在工业机器视觉检测中，”飞拍“这个术语时常被提及，特别是在涉及高速检测和动态捕捉的场景。在确保产品质量和精度的同时，如何大幅提升生产效率和节拍的问题一直困扰着现代工业制造。市场发展如火如荼，要求企业既要不断提高产品质量标准以满足客户需求，又要不断提升生产线的效率以适应市场的快节奏，规模化生产下，效率和精度如何取舍或如何兼得问题成为生产管理的重点考虑因素。传统机器视觉系统依赖一种名为“先看后动”的工作模式（定拍）来解决定位和检测问题。在定拍模式下，为了进行精确的图像采集、数据处理和位置校正，运动中的设备（如机械臂）必须先完全停顿下来，视觉系统完成工作后，机械臂才能继续其动作。这种串行化的工作流程导致了不可避免的生产停顿，极大地拖慢了生产节拍，成为了制约制造业产能提升的固有瓶颈。
为了打破这一僵局，飞拍（On-the-Fly Technology）技术应运而生。飞拍的核心价值在于，它彻底颠覆了传统的“先看后动”范式，转而采用一种“边动边看”的实时闭环控制。这种技术使得图像采集、数据处理和反馈校正能够在物体高速运动过程中同步进行，从根本上消除了因视觉检测而产生的设备停顿。飞拍技术的出现，极大的推动了工业检测、运动分析和自动化生产中的图像采集效率，这不仅意味着生产节拍的显著提升，更代表着一种从“串行”到“并行”的控制范式革命，打破了生产效率的物理限制。
一、什么是飞拍？主要优势是什么？
飞拍（On-the-Fly Capture）顾名思义是一种在工件连续运动过程中完成图像采集的工业机器视觉技术。在物体持续运动过程中，利用高速工业相机捕捉其在某个瞬间的图像，并实时获取该物体在拍照瞬间的精确位置、姿态或外观信息的技术。该技术的核心在于，它无需机械臂或传送带停止，就能完成高精度的视觉检测任务，从而实现生产流程的连续性和高速化。
飞拍技术之所以能够成为制造业效率提升的关键，源于其在速度和精度上的双重优势。首先，它能够大幅提升生产效率。传统的“先看后动”模式要求设备停顿以进行视觉确认，而飞拍技术通过在运动中完成图像采集和位置校准，直接消除了这一不必要的停顿动作，从而显著缩短了运动周期，大幅提升了生产节拍 。例如，在电子元器件组装中，飞拍能够解决因拍摄确认而造成的设备停顿，从而实现工艺升级 。
其次，飞拍技术显著提高了位置精度。在传统的抓取和放置过程中，机械臂的夹具或吸盘在作用的瞬间可能导致工件发生微小的位置偏移，这种动态误差是传统静态检测模式无法规避的 。而飞拍技术则能够在物体运送过程中自动拍摄其真实位置，并对这一动态偏移进行“二次修正“。这种对误差源的根本性溯源和解决，使得飞拍技术在保证速度的同时，实现了更高的最终放置精度 。此外，由于拍摄位置稳定，飞拍系统可以缩小检查窗口，无需进行位置补偿，甚至能够简化程序，取消传统的基准标记，进一步降低了系统复杂度和部署成本。
二、飞拍系统的核心组件及工作流程
一个完整的飞拍系统并非单一组件的简单堆砌，而是一个由高度协同的硬件与智能软件构成的复杂生态系统。工业相机是飞拍系统的“眼睛“，飞拍技术背后的相机主要分两个类型：全局相机和卷帘相机，它们的区别在于曝光方式。全局相机的曝光方式是全局曝光，即整个画面在同一时刻被曝光。是指当光圈打开时，工业相机中的图像传感器上所有像素点可以在同一时刻曝光，当光圈关闭后，所有像素同时结束曝光，然后输出像素数据。所有的像素点曝光时间完全一致，能够捕捉到高速移动的物体而不发生画面畸变或拖影，更适合高速场景拍摄，提供更稳定的图像清晰度和精确度。这也是飞拍一般采用全局相机的原因。而卷帘相机采用的是逐行扫描逐行曝光的方式，当上一行的所有像素同时曝光后，下一行的所有像素再同时曝光，直至所有行曝光完成。由于曝光存在时间差，当拍摄高速运动的物体时，就会出现物体位移导致的“拖影”现象。
在相机选型时，有几个关键参数至关重要。首先，帧率决定了相机在单位时间内可以捕捉的图像数量，这是飞拍速度的基础。其次，分辨率（如像素数）和像素大小决定了图像的细节捕捉能力。需要注意的是，消费级市场中“高像素等于高分辨率”的观念在工业领域并不完全适用。镜头的分辨率必须能够解析相机的像素大小。如果镜头光学性能不佳，即使相机像素数再高，也只会放大模糊的图像，无法实现真正的检测精度。此外，相机传感器（如CCD、CMOS）的满阱容量和量子效率也直接影响其在弱光或短曝光时间下的表现。对于飞拍产生的海量数据，相机接口的带宽同样是关键考量。诸如Camera Link和CoaXPress等工业接口，其高带宽特性确保了数据能够实时、可靠地传输而不丢失，以满足飞拍的实时性需求。
在飞拍系统中，光源也是起决定性作用的角色。由于物体高速运动，相机需要使用极短的曝光时间来“冻结”运动，防止产生运动模糊 。然而，极短的曝光时间会导致进入相机的光量不足，图像会变得很暗。高速频闪光源通过在曝光的瞬间发出高强度、极短时长的脉冲光，完美解决了这一矛盾。它在极短时间内提供远高于常亮光源的亮度，既保证了图像的清晰度，又避免了运动模糊。在光源选型上，根据不同的检测任务，可选择不同类型的光源，例如背光源常用于轮廓和孔洞检测，环形光源用于均匀照明，而条形光源则可以组合使用以检查表面划痕和异常情况 。
镜头是飞拍系统的“灵魂”，其光学质量直接影响成像效果。镜头的焦距、光圈、MTF曲线以及与相机芯片尺寸的匹配是选型的核心。焦距决定了镜头的视野和放大倍率，光圈则影响图像亮度和景深。理想的F数是衍射模糊和景深之间的最佳平衡点。此外，镜头接口类型（如C口、F口）需与相机兼容。在实践中，镜头的分辨率（lp/mm）必须能够解析相机传感器上的像素，否则即使相机像素再高，最终的图像质量也会大打折扣，无法满足高精度检测的需求。
软件与控制是飞拍系统的“大脑与神经中枢”，飞拍成功的关键在于精确的同步触发，这并非简单的软件编程，而是深入到运动控制和硬件底层的紧密结合。工作原理是伺服驱动器与相机的直接协同。伺服驱动器在控制电机运转时，当机械臂运动经过预设的固定位置时，会精确地触发一个高速信号（如差分信号）。这个信号无需经过PC或PLC，而是直接发送给相机的差分输入端，从而实现了相机在物体运动到指定位置时的精准“位置同步触发“。此外，EtherCAT等工业总线上的“时间戳”功能也为这种高效、易于维护的同步方式提供了技术支持。
飞拍系统在极短时间内产生海量高分辨率图像数据，对数据处理能力提出了严苛要求。为了应对这一挑战，系统通常会采用多种技术方案协同工作。图像采集卡在高帧率数据流中扮演着关键角色，它能够解决数据抖动问题，确保每一帧图像都被正确捕获，更重要的是，现场可编程门阵列（FPGA）和图形处理器（GPU）的应用极大地提升了处理能力 。现场可编程门阵列凭借其天然的并行处理能力和可编程架构，非常适合进行高速图像的预处理和定制化算法的嵌入，将智能决策推向更接近数据源的“边缘“。而GPU则以其强大的通用并行计算能力，在处理复杂的深度学习和AI算法时表现出色。此外，系统还需依赖如UDP等高速通信协议，以保障海量数据能在亚毫秒级时间内从采集端传输至处理端，从而实现实时、高带宽的数据流 。
飞拍系统的“大脑”是其背后的一系列核心算法。实时定位算法（如结构相似性算法）用于快速比对拍摄图像与目标图像，以确定物体的位置和姿态 。而视觉伺服技术则是实现动态校正的关键。它利用视觉传感器实时获取的反馈数据，与机器人的运动控制系统形成一个紧密的闭环。这意味着系统可以根据每一帧图像，在机器人运动过程中动态调整其目标姿态，从而实现亚毫秒级的实时精准校正。这种技术从根本上改变了传统的“先定位后执行”模式，实现了真正的“边动边校正“。

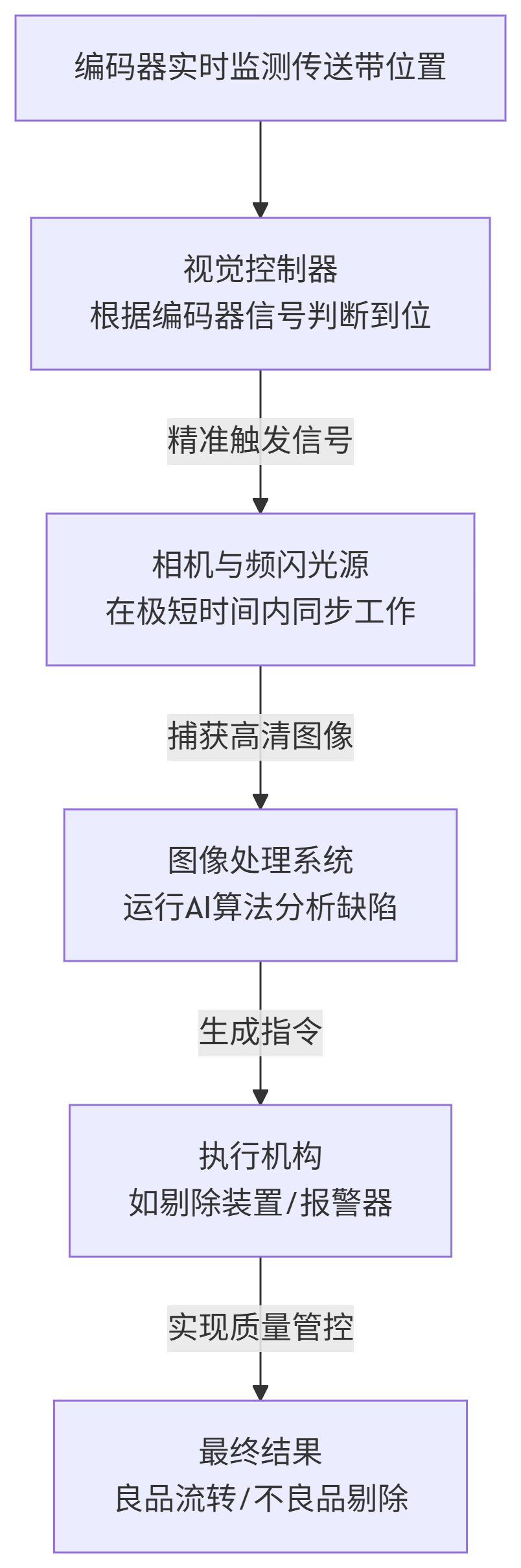

完成飞拍，不是简单地把一台高速相机架在生产线上的问题，而是需要全局快门相机、镜头、光源、频闪控制器、编码器、视觉控制器和软件算法这七大核心部件协同工作的系统性工程。任何一个环节的短板都会导致整个系统的失败。
三、实践案例：飞拍技术在各行业的应用图谱
飞拍技术凭借其在速度和精度上的独特优势，已经在多个高价值、高节拍的工业领域得到成功应用。
- 3C电子制造：从芯片贴装到音膜对位
在3C电子行业，飞拍技术已成为解决高精度元件组装难题的关键。传统的贴合设备需要停顿来等待视觉系统完成图像处理和位置调整，这严重影响了生产节拍。通过导入飞拍技术，结合高速图像处理系统，该产线成功解决了高速移动中图像采集和处理的难题。
- 自动化物流：在流水线上实现高速分拣
在自动化物流领域，飞拍技术被应用于流水线上产品的自动分拣和装箱。它使得机器视觉系统能够实时采集传送带上零部件的图像信息，并与预先录入的特征进行比对。通过计算零部件的相对平移和旋转量，系统能够将精确的定位信息实时发送给机器人控制器，从而控制机械臂对任意传送带上任意位置和姿态的零部件进行快速吸取与装箱。这项技术极大地提升了分拣效率和自动化程度。
- 医疗制药：保障药品包装的最高级别安全
医疗制药行业对产品质量和合规性有着极高的要求。飞拍技术在此领域的应用，主要集中在药品包装的自动化视觉检测上。无论是透皮贴片、输液袋、吹灌封容器还是药瓶，飞拍系统都能在包装流水线高速运行的同时，对其进行安全、高效的质量检测，确保每个产品的完整性和安全性，从而保障了最高级别的产品质量和合规性 。
- 其他高节拍、高精度应用
除了上述领域，飞拍技术还在包装、SMT（表面贴装技术）等其他高节拍生产线上展现出巨大的应用潜力 。这些应用场景的共性是：高节拍、高精度和高价值。这表明飞拍技术并非一个通用的低成本方案，而是针对特定高端需求而生的“杀手级应用”，其初始投资的高昂必须通过效率和良品率的显著提升来回收。
四、结语：飞拍是驱动未来智能制造的核心引擎
综上所述，工业机器视觉中的飞拍技术并非简单的拍照工具，而是一场深刻的生产模式革命。它通过在运动中完成精确的图像采集和校正，从根本上解决了传统模式在速度与精度上的两难困境。飞拍技术的成功，是高速工业相机、纳秒级频闪光源、精密伺服控制、高性能图像处理硬件（FPGA/GPU）以及先进的视觉伺服算法等多个技术环节协同集成的结果。
展望未来，飞拍技术将与3D视觉、深度学习和边缘计算等前沿技术进一步融合，从一个解决特定问题的“工具”演变为一个能够自主感知和决策的“智能体”，从而处理更为复杂和非结构化的工业环境。在国产化替代的浪潮下，具备全链路技术实力的本土企业，将有望抓住这一历史机遇，驱动中国制造业从“制造大国”迈向“制造强国”，为智能工厂的最终实现奠定坚实基础。
